اهمیت طراحی حرفه ای سوله قبل از ساخت
آنچه در این مقاله می خوانید :
سوله چیست و چرا طراحی آن با ساختمانهای معمولی تفاوت دارد؟
اهمیت طراحی حرفه ای سوله قبل از ساخت در همان ابتدا مشخص میشود؛ زیرا سولهها با ساختمانهای معمولی تفاوتهای ماهوی دارند که اگر نادیده گرفته شوند، میتوانند به خسارات مالی، کاهش عمر سازه و مشکلات ایمنی منجر شوند. در این بخش به بررسی تعریف فنی سوله، تفاوتهای آن با سازههای متعارف و نقش دهانه، ارتفاع و کاربری در طراحی میپردازیم. شناخت این مفاهیم، پایهای است برای درک چرایی اهمیت طراحی حرفهای سوله و اقدام به طراحی مهندسیشده پیش از ساخت.
سولهها در مهندسی سازه به عنوان سازههای فولادی یا ترکیبی شناخته میشوند که به صورت فریم باز با دهانههای بزرگ و ارتفاع متغیر ساخته میشوند. بر خلاف ساختمانهای مسکونی یا اداری، هدف اصلی سوله تأمین فضاهای وسیع با حداقل ستونهای میانی است تا بهرهوری فضا و انعطافپذیری در کاربری صنعتی یا انبار افزایش یابد. طراحی سوله باید بر اساس استانداردهای سازهای، محاسبات بارگذاری و کاربری نهایی انجام شود تا ایمنی، پایداری و هزینه ساخت بهینه شود.
تعریف فنی سوله در مهندسی سازه
سوله در مهندسی سازه به نوعی ساختمان صنعتی یا نیمهصنعتی گفته میشود که از سازههای فولادی سبک یا نیمهسنگین تشکیل شده و ویژگیهای زیر را دارد:
- سازه اصلی قاب باز (Frame Structure): معمولاً از تیرهای فولادی یا خرپاهای فلزی ساخته میشود.
- دهانههای وسیع: امکان ایجاد فضای بدون ستون میانی که برای صنایع، انبارها و سالنهای ورزشی ضروری است.
- پوشش سقف و دیوار: استفاده از ساندویچ پانل، ورق گالوانیزه یا مواد سبک مشابه.
- انعطافپذیری طراحی: قابلیت تغییر کاربری بدون نیاز به بازسازی کامل.
مثال واقعی:
یک کارخانه تولید قطعات صنعتی در اصفهان از سولهای با دهانه ۳۰ متر استفاده کرده است. طراحی این سوله به گونهای است که بدون ستون میانی، ماشینآلات بزرگ و خطوط تولید به راحتی در آن نصب شوند، چیزی که در یک ساختمان بتنی معمولی ممکن نیست.
تفاوت سوله با سازههای بتنی و فلزی معمولی
سوله با ساختمانهای متعارف (مسکونی، اداری یا تجاری) تفاوتهای کلیدی دارد که طراحان و مهندسان باید آن را مدنظر قرار دهند:
دهانه و ارتفاع:
- سولهها دهانههای بلند ۲۰ تا ۶۰ متر دارند؛ در حالی که ساختمانهای بتنی معمولاً دهانه ۶ تا ۱۲ متر دارند.
- ارتفاع سولهها معمولاً ۶ تا ۱۲ متر است که برای نصب ماشینآلات، سیستمهای تهویه و انبار اهمیت دارد.
سیستم سازهای:
- ساختمانهای متعارف از سیستم قاب بتن آرمه یا تیر و ستون استفاده میکنند.
- سولهها از قاب فولادی باز یا خرپا بهره میبرند که وزن سازه سبکتر و هزینه ساخت کمتر است.
کاربری:
- ساختمانهای متعارف عمدتاً برای سکونت یا اداری هستند و بارگذاریهای سبک دارند.
- سولهها برای کاربریهای صنعتی، انبارداری، کشاورزی یا ورزشی طراحی میشوند و بارهای سنگین و متغیر را تحمل میکنند.
مثال موردی:
یک انبار توزیع در تهران با سوله دهانه ۴۰ متر ساخته شده است. اگر همان فضا با ساختمان بتنی ساخته میشد، حداقل دو یا سه ستون میانی نیاز بود که عبور ماشینآلات و عملیات بارگیری را محدود میکرد.
نقش دهانه، ارتفاع و کاربری در ماهیت سوله
ابعاد و کاربری سوله نقش تعیینکنندهای در طراحی دارند و در انتخاب مصالح، سیستم سازهای و نقشه اجرایی مؤثرند:
دهانه (Span):
- دهانه بزرگ نیازمند تیرهای فولادی قویتر یا خرپاهای سبک و مقاوم است.
- دهانه کوچکتر امکان استفاده از سیستمهای سادهتر و اقتصادیتر را فراهم میکند.
ارتفاع (Height):
- ارتفاع مفید سوله باید با نوع تجهیزات و فرآیند صنعتی مطابقت داشته باشد.
- ارتفاع کم میتواند باعث محدودیت تهویه، نصب تجهیزات و تردد وسایل نقلیه شود.
کاربری (Function):
- سوله صنعتی: تحمل بار ماشینآلات سنگین، خطوط تولید و انبار مواد خام.
- سوله ورزشی: فضای باز بدون ستون، تهویه مناسب، نورپردازی طبیعی و مصنوعی.
- سوله کشاورزی: تهویه طبیعی، دسترسی آسان برای ماشینآلات کشاورزی، محافظت در برابر شرایط جوی.
مثال واقعی:
در یک کارخانه مواد غذایی در شیراز، سولهای با ارتفاع ۱۰ متر و دهانه ۳۵ متر ساخته شده است. این ابعاد باعث شده خطوط تولید، مخازن و جرثقیل سقفی بدون محدودیت نصب شوند و گردش کار بهینه باشد.
- نکته فنی: انتخاب دهانه و ارتفاع مناسب باعث کاهش وزن کل سازه و در نتیجه کاهش مصرف فولاد و هزینههای فونداسیون میشود.
- مزیت عملیاتی: فضای باز و بدون ستون میانی، امکان جابجایی تجهیزات و تغییر چینش خط تولید بدون نیاز به بازسازی را فراهم میکند.
چرا طراحی سوله باید قبل از هر اقدامی انجام شود؟
اهمیت طراحی حرفهای سوله قبل از ساخت به هیچ وجه قابل نادیده گرفتن نیست. طراحی پیش از شروع پروژه ستون اصلی موفقیت در ساخت سوله به حساب میآید و هر تصمیم اشتباه در این مرحله میتواند به هزینههای بالای اصلاح، دوبارهکاری و حتی خطرات ایمنی منجر شود. سولهها به دلیل دهانههای وسیع، ارتفاع بلند و کاربری صنعتی، نیازمند محاسبات دقیق بارگذاری، طراحی فریمهای فولادی و انتخاب مصالح مناسب هستند. بدون طراحی اصولی، خطر ناپایداری سازه، افزایش مصرف مواد و مشکلات اجرایی در مراحل بعدی بسیار بالاست.
یک طراحی اولیه دقیق، نه تنها کیفیت ساخت را تضمین میکند، بلکه به مهندسان و پیمانکاران اجازه میدهد تا مراحل بعدی ساخت را با اطمینان و سرعت بیشتر اجرا کنند. استفاده از خدمات حرفهای و مهندسی در این مرحله، به ویژه هنگام بهرهگیری از خدمات ساخت سوله، میتواند تفاوت میان یک پروژه موفق و پروژهای پرهزینه و مشکلدار را رقم بزند.
ارتباط طراحی سوله با ایمنی سازه
ایمنی سازه یکی از مهمترین دلایل انجام طراحی پیش از ساخت است. سولهها با دهانههای بزرگ و ارتفاع زیاد، بارگذاریهای متفاوتی را تحمل میکنند؛ بارهای مرده سازه، بار برف، باد، و بارگذاری تجهیزات صنعتی باید دقیقاً پیشبینی شوند تا سازه پایدار باقی بماند.
بارگذاری سازه:
- محاسبات دقیق بار مرده و زنده برای تیرها و خرپاها
- تحلیل بار باد و برف مطابق استانداردهای ملی و بینالمللی
انتخاب فریم و اتصالات:
- اتصالات جوشی و پیچی باید توان تحمل نیروهای پیچشی و برشی را داشته باشند
- استفاده از اتصالات استاندارد باعث کاهش خطرات احتمالی شکست میشود
نمونه موردی:
در یک سوله صنعتی در تبریز با دهانه ۳۵ متر، طراحی پیش از ساخت باعث شد تیرهای سقف و خرپاها مطابق بارگذاری برف و باد محاسبه شوند. بدون طراحی اولیه، احتمال ریزش سقف یا خم شدن تیرها بسیار بالا بود.
- مزیت عملی: طراحی اصولی ایمنی کارکنان، تجهیزات و محصولات موجود در سوله را تضمین میکند و ریسک حوادث صنعتی را به حداقل میرساند.
تأثیر طراحی اولیه بر هزینه نهایی ساخت
یکی دیگر از دلایل کلیدی طراحی قبل از شروع پروژه، کنترل و کاهش هزینههاست. هر تغییری در مراحل اجرایی بدون پیشبینی طراحی میتواند هزینهها را به شدت افزایش دهد.
برآورد دقیق مصالح:
- حجم فولاد، ورق، پیچ و اتصالات طبق طراحی دقیق محاسبه میشود
- جلوگیری از هدررفت مواد و کاهش هزینههای خرید
زمانبندی اجرای پروژه:
- برنامهریزی مراحل نصب و اجرای فونداسیون طبق نقشههای طراحی
- کاهش دوبارهکاری و تأخیر پروژه
نمونه واقعی:
یک کارخانه در اصفهان قبل از استفاده از طراحی پیشرفته، حدود ۱۵٪ هزینه بیشتری برای فولاد و بتن صرف کرد. با طراحی دقیق اولیه و بهرهگیری از خدمات ساخت سوله، هزینه نهایی پروژه حدود ۱۲٪ کاهش یافت و زمان اجرا ۲۰ روز کمتر شد.
- مزیت اقتصادی: طراحی اولیه بهینه باعث میشود پیمانکاران بتوانند بودجه را بهتر مدیریت کنند و پروژه بدون کمبود منابع یا صرف هزینه اضافی تکمیل شود.
نقش طراحی در جلوگیری از دوبارهکاری و خطاهای اجرایی
یکی از مشکلات رایج در پروژههای سوله، خطاهای اجرایی و نیاز به اصلاح سازهها پس از نصب است. طراحی پیش از ساخت، تمام جزئیات اجرایی، از اندازهگیری دقیق ستونها تا محل نصب تجهیزات، را مشخص میکند.
کاهش دوبارهکاری:
- تعیین دقیق محل ستونها، خرپاها و دیوارها
- پیشبینی برخورد با کانالهای تأسیساتی، جرثقیل سقفی و مسیرهای حمل مواد
کنترل کیفیت اجرا:
- مشخص شدن استانداردهای جوشکاری و نصب پیچ و مهره
- تعیین توالی مراحل نصب و جلوگیری از اشتباهات پیمانکار
نمونه واقعی:
در یک سوله کشاورزی با دهانه ۳۰ متر، طراحی پیش از ساخت باعث شد مسیرهای کانالهای تهویه و لولههای آب پیش از نصب مشخص شوند. در پروژههای مشابه بدون طراحی، پیمانکار مجبور به برش و جابجایی ستونها شد که هزینه و زمان زیادی صرف کرد.
- مزیت عملیاتی: طراحی دقیق، به ویژه وقتی از خدمات ساخت سوله بهرهگیری میشود، باعث کاهش ریسک خطاهای انسانی و تجهیزات میشود و پروژه با کیفیت و به موقع تحویل داده میشود.

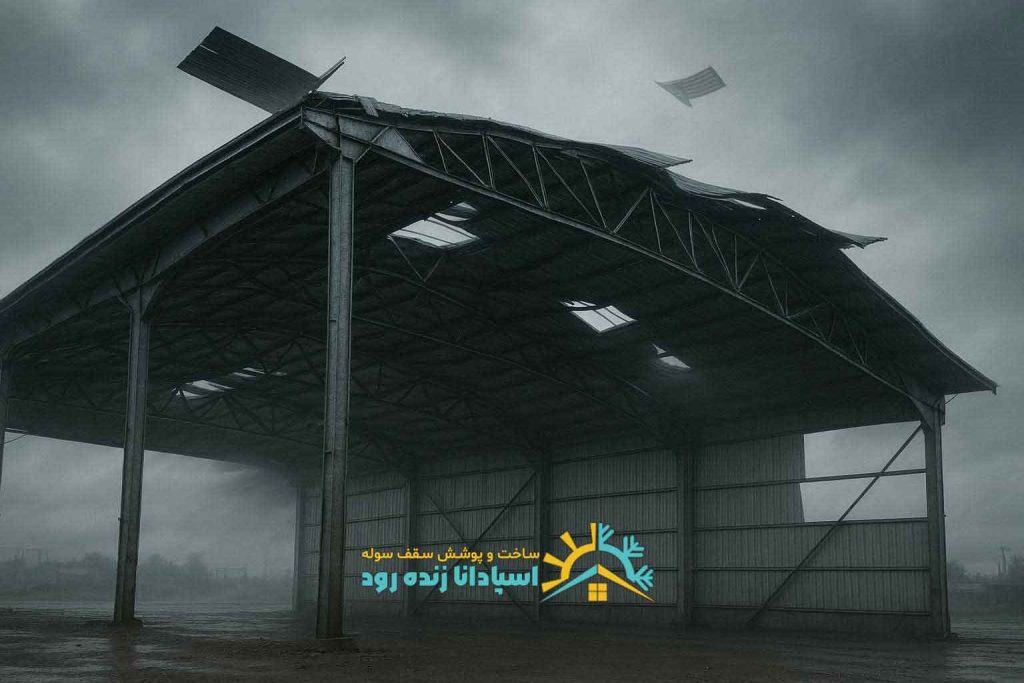

پیامدهای طراحی غیراصولی سوله
اهمیت طراحی حرفهای سوله قبل از شروع ساخت، زمانی به خوبی روشن میشود که پروژهای با طراحی غیراصولی اجرا شود. پیامدهای ناشی از طراحی نادرست نه تنها باعث افزایش هزینهها میشوند، بلکه میتوانند ایمنی سازه، بهرهوری فضا و طول عمر سوله را به شدت کاهش دهند. بسیاری از مدیران و پیمانکاران تنها پس از تکمیل ساخت و مواجهه با مشکلات اجرایی، متوجه اهمیت طراحی اصولی میشوند.
پیامدهای طراحی غیراصولی میتواند شامل افزایش هزینه مصالح، نیاز به اصلاح فریمها و ستونها، دشواری در نصب تجهیزات صنعتی، و حتی خطرات جدی ایمنی برای کارکنان باشد. در واقع، سولهها به دلیل دهانههای بزرگ و بارگذاریهای صنعتی، حساستر از ساختمانهای معمولی هستند و کوچکترین خطا در محاسبات یا نقشههای اجرایی میتواند اثرات جبرانناپذیری ایجاد کند.
افزایش وزن مرده و مصرف بیرویه فولاد
یکی از اولین پیامدهای طراحی نادرست، افزایش غیرضروری وزن مرده سازه و مصرف بیش از حد فولاد است. وزن مرده به وزن کل مصالحی گفته میشود که به صورت دائم روی سازه قرار دارند و شامل تیرها، ستونها، سقف و پوشش دیوارهاست.
علت افزایش وزن:
- عدم محاسبه دقیق بارگذاری و دهانهها
- انتخاب مقاطع فولادی بزرگتر از نیاز واقعی
- طراحی غیر بهینه خرپاها و قابها
پیامدها:
- افزایش هزینه خرید فولاد و سایر مصالح
- فشار بیشتر به فونداسیون و افزایش هزینه اجرای آن
- کاهش انعطافپذیری سازه برای تغییرات آینده
مثال واقعی:
در یک سوله صنعتی با دهانه ۴۰ متر در کرج، طراحی اولیه بدون محاسبات دقیق باعث شد که مقاطع تیرهای اصلی ۱۵٪ سنگینتر از نیاز واقعی انتخاب شوند. این اشتباه حدود ۵۰ تن فولاد اضافی به پروژه تحمیل کرد و هزینه بیش از ۲۰۰ میلیون تومان را به آن اضافه نمود.
کاهش عمر مفید سازه
طراحی غیر اصولی میتواند باعث کاهش طول عمر مفید سوله شود. حتی اگر سازه در ابتدا بدون مشکل اجرا شود، فشارهای اضافی و توزیع نامناسب بار باعث فرسودگی زودهنگام میشوند.
علل کاهش عمر مفید:
- بارگذاری نامتوازن روی ستونها و خرپاها
- انتخاب مصالح نامناسب یا ضخامت ناکافی ورقها
- نقص در طراحی اتصالات جوشی و پیچی
پیامد عملی:
- نیاز به تعمیرات مکرر و هزینههای نگهداری بالا
- کاهش ایمنی تجهیزات و ماشینآلات صنعتی
- اختلال در بهرهبرداری و توقف تولید
مثال موردی:
یک سوله در شهر صنعتی تبریز با دهانه ۳۰ متر و ارتفاع ۱۰ متر، به دلیل طراحی ضعیف اتصالات تیر به ستون، پس از پنج سال نیاز به تقویت ستونها پیدا کرد. بدون اصلاح، ریسک شکست سازه و آسیب جدی به تجهیزات وجود داشت.
مشکلات بهرهبرداری در کاربریهای صنعتی
یکی دیگر از پیامدهای مستقیم طراحی نادرست، مشکلات عملیاتی هنگام بهرهبرداری است. سولههای صنعتی معمولاً برای نصب خطوط تولید، جرثقیل سقفی و تجهیزات سنگین طراحی میشوند و هر خطای طراحی میتواند بهرهوری فضا را کاهش دهد.
مشکلات رایج:
- ارتفاع ناکافی برای جرثقیل سقفی و تجهیزات بلند
- فاصله ستونها نامناسب و محدودیت در چینش خطوط تولید
- مسیرهای عبور ماشینآلات و کارگران محدود و ناایمن
مثال واقعی:
یک کارخانه بستهبندی در مشهد بعد از تکمیل ساخت متوجه شد که دهانههای سوله برای نصب جرثقیل سقفی ۵ تن مناسب نیست و مجبور به بازسازی جزئی سازه شد که هزینهای ۱۵٪ بیشتر از بودجه اولیه تحمیل کرد
ریسکهای ایمنی و حقوقی
طراحی غیراصولی سوله، علاوه بر مسائل فنی، میتواند پیامدهای حقوقی و ایمنی جدی به همراه داشته باشد. عدم رعایت استانداردها، محاسبات نادرست و طراحی غیرحرفهای ممکن است باعث حوادث، آسیب کارکنان و مسئولیتهای حقوقی شود.
خطرات ایمنی:
- شکست سازه و سقوط سقف یا تیرها
- خطر آتشسوزی ناشی از توزیع نامناسب تجهیزات و عدم تهویه
- آسیب به تجهیزات و مواد موجود در سوله
پیامدهای حقوقی:
- مسئولیت پیمانکار و مهندس ناظر
- دعاوی بیمه و جبران خسارات
- الزام به اصلاح سازه طبق دستور مهندس ناظر و استانداردها
مثال موردی:
در یک پروژه سوله صنعتی در اهواز، طراحی غیر اصولی فونداسیون باعث نشست ستونها شد. این موضوع موجب توقف فعالیت کارخانه، دعاوی بیمه و بازسازی کامل ستونها شد که هزینه و زمان قابل توجهی مصرف کرد.
نکته عملی: استفاده از خدمات ساخت سوله حرفهای و طراحی مهندسیشده قبل از اجرا، تضمین میکند که ریسکهای ایمنی و حقوقی کاهش یافته و پروژه مطابق استانداردهای ملی و بینالمللی انجام شود.

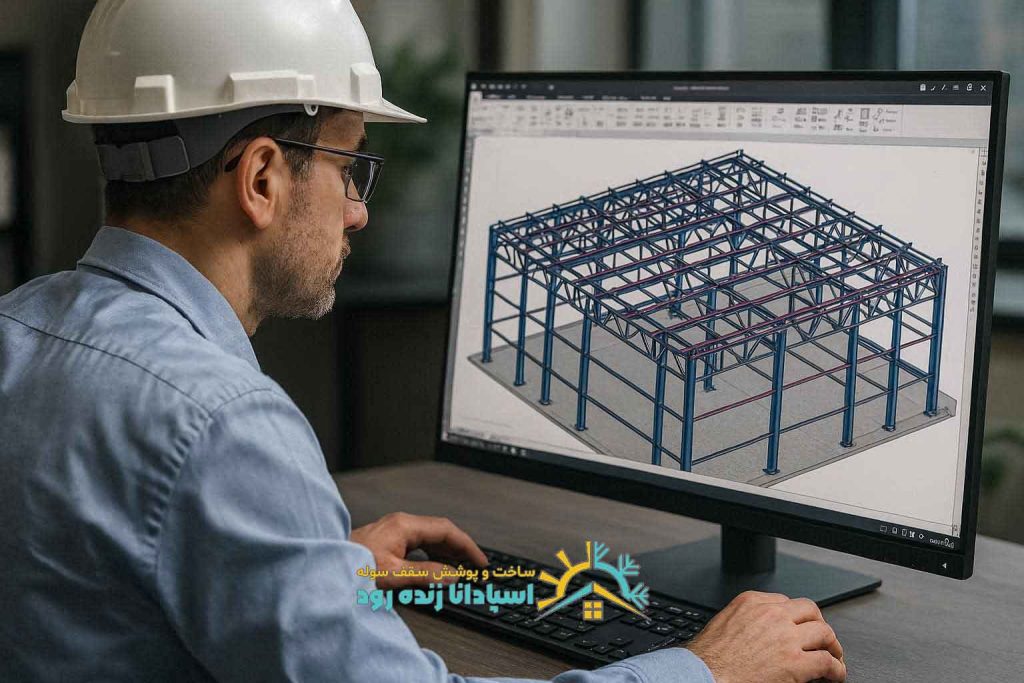

مؤلفههای اصلی در طراحی حرفهای سوله
طراحی حرفهای سوله، فراتر از ساخت یک قاب فولادی ساده است؛ این کار نیازمند تحلیل دقیق مهندسی سازه، محاسبات بارگذاری و بررسی رفتار دینامیکی سازه در برابر نیروهای محیطی است. اهمیت طراحی حرفهای سوله قبل از ساخت نه تنها در افزایش ایمنی و عمر مفید سازه است بلکه در بهینهسازی مصرف مصالح، کاهش هزینهها و پیشگیری از مشکلات اجرایی نقش حیاتی دارد. سولهها با دهانههای وسیع و ارتفاع بلند، تحت ترکیبی از بارهای مرده، زنده، باد و برف قرار میگیرند و هرگونه غفلت در تحلیل این مؤلفهها میتواند منجر به خمش تیرها، پیچش ستونها یا حتی شکست جزئی سازه شود.
در این بخش، مؤلفههای کلیدی طراحی سوله به صورت تخصصی و با جزئیات عددی بررسی میشوند: بررسی بارها، تحلیل دهانه و ارتفاع، انتخاب سیستم سازهای و طراحی اتصالات.

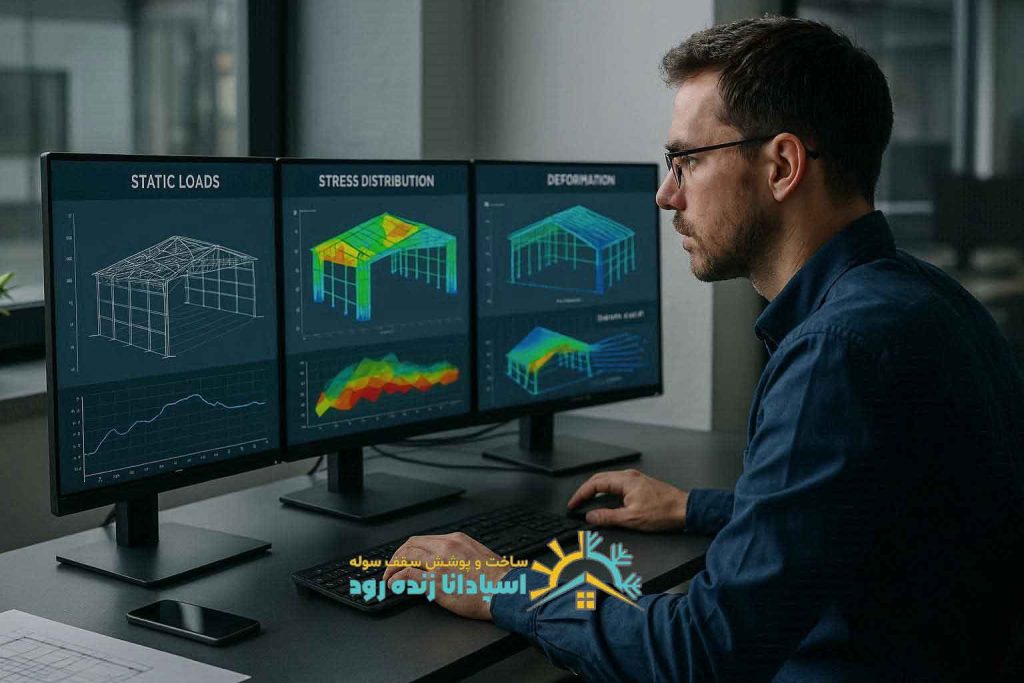

بررسی بارهای وارد بر سوله (Dead Load, Live Load, Wind, Snow)
بارگذاری صحیح، پایه طراحی سازه سوله است. بارهای وارد بر سوله به چهار دسته اصلی تقسیم میشوند:
Dead Load (بار مرده)
بار مرده شامل وزن مصالح ثابت سازه است: تیر، ستون، خرپا، سقف، دیوار و پوشش سقف. برای مثال، در یک سوله با دهانه ۳۰ متر و سقف کرکرهای فولادی، بار مرده سقف حدود ۰.۸ kPa است. وزن تیرهای فلزی HEB 200 با طول ۳۰ متر حدود ۱.۲ تن بوده و باید در تحلیل سازه لحاظ شود.
Live Load (بار زنده)
بار زنده شامل تجهیزات صنعتی، نیروی انسانی، مواد انبارشده و وسایل نقلیه سبک است. طبق مبحث ششم مقررات ملی ساختمان، برای انبارها بار زنده حدود ۳–۵ kPa در نظر گرفته میشود. مثال: یک سوله انبار با مساحت ۱۰۰۰ متر مربع، با بار زنده ۴ kPa، مجموع بار زنده برابر است با:
که برای طراحی ستونها و تیرها باید کاملاً لحاظ شود.
بار باد (Wind Load)
بار باد تابعی از ارتفاع، دهانه و موقعیت جغرافیایی است. طبق ASCE 7-16، فشار باد در تهران برای سولهای با ارتفاع ۱۰ متر حدود ۰.۸–۱.۲ kPa است. اثر باد بر دیوارها و سقف باید به صورت برشی و خمشی تحلیل شود.
بار برف (Snow Load)
میزان بار برف به ارتفاع و شیب سقف بستگی دارد. برای یک سوله در شمال ایران با شیب ۱۰ درجه و ارتفاع سقف ۸ متر، بار برف حدود ۱.۲ kPa است. محاسبه دقیق این بار اهمیت بالایی دارد، چرا که تجمع برف روی سقف با شیب کم میتواند باعث خمش تیرهای اصلی شود.
تحلیل دهانه، شیب سقف و ارتفاع مفید
دهانه، ارتفاع و شیب، مشخصههای کلیدی عملکردی سوله هستند.
- دهانه: هرچه دهانه وسیعتر باشد، نیاز به مقاطع بزرگتر و تحلیل خرپاهای پیچیدهتر است. برای نمونه، یک سوله با دهانه ۴۰ متر و ارتفاع ۱۲ متر، تیرهای اصلی باید توانایی تحمل ممان خمشی بیش از ۲۵۰۰ kNm را داشته باشند.
- شیب سقف: شیب مناسب، برای هدایت آب باران و برف ضروری است. شیب کم باعث تجمع برف و بار اضافی میشود، شیب زیاد میتواند هزینه مصالح پوشش سقف را افزایش دهد. به طور مثال، شیب ۱۰ درجه برای سوله صنعتی با دهانه ۳۰ متر بهینه است.
- ارتفاع مفید: ارتفاع فضای کاری، نصب جرثقیل سقفی و تجهیزات صنعتی باید دقیق محاسبه شود. اگر ارتفاع مفید کمتر از ۶ متر باشد، نصب جرثقیل سقفی با ظرفیت ۵ تن مشکلساز خواهد شد.

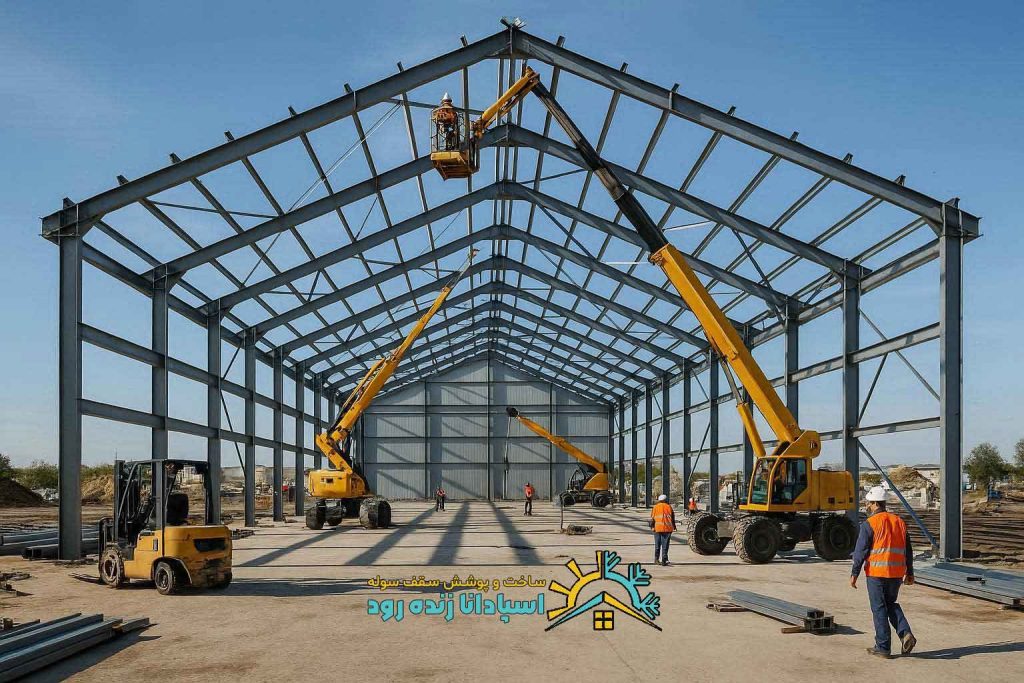

انتخاب سیستم سازهای مناسب
سیستم سازهای سوله نقش تعیینکنندهای در پایداری و صرفهجویی مصالح دارد.
- قابهای فولادی ساده: مناسب سولههای دهانه کوچک تا متوسط (۲۰–۳۰ متر).
- خرپاهای قوسی: برای دهانههای وسیع (۳۰–۶۰ متر)، کاهش مقاطع تیرها و صرفهجویی فولاد. مثال: سوله ۵۰ متر دهانه با خرپای قوسی، ۱۵٪ فولاد کمتر نسبت به قاب ساده استفاده شد.
- قابهای تیر مرکب: برای سولههایی با ارتفاع زیاد و بارگذاری سنگین، ترکیبی از تیرهای H و ورقهای فولادی استفاده میشود.
طراحی اتصالات و جزئیات اجرایی
اتصالات جزو حساسترین بخشها در طراحی سوله هستند.
- اتصالات تیر به ستون: باید توان تحمل نیروهای برشی، خمشی و پیچشی را داشته باشند. مثال: اتصال تیر HEB 200 به ستون IPE 300 باید با حداقل ۶ پیچ M20 و جوش fillet 10 mm طراحی شود.
- اتصالات سقف و دیوار: باید تحمل بار باد و برف را داشته باشند. اتصالات سقف شیبدار باید حداقل ۳۰٪ مقاومت اضافی نسبت به بار محاسبه شده داشته باشند.
- کنترل کیفیت اجرا: حتی طراحی دقیق بدون نصب استاندارد، پایداری سازه را به خطر میاندازد. مثال: در یک پروژه صنعتی با دهانه ۳۵ متر در کرج، عدم رعایت فاصله پیچها باعث خمش تیرها و نیاز به تقویت پس از نصب شد.

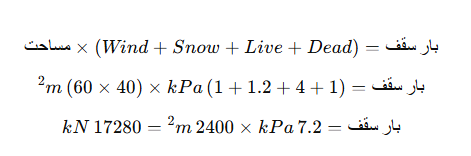

مثال عملی و محاسبات عددی
فرض کنید سولهای با مشخصات زیر داریم:
دهانه: ۴۰ متر طول: ۶۰ متر ارتفاع سقف: ۱۲ متر
بار زنده: ۴ kPa بار مرده: ۱ kPa بار برف: ۱.۲ kPa بار باد: ۱ kPa
|
مؤلفه |
استاندارد / مرجع |
محدوده توصیهشده |
توضیحات |
|---|---|---|---|
|
Dead Load |
مبحث ششم مقررات ملی ساختمان |
۱.۰–۱.۵ kPa |
شامل تیر، ستون، سقف و دیوار |
|
Live Load |
مبحث ششم مقررات ملی ساختمان |
۲–۵ kPa |
بار تجهیزات و انسان |
|
Wind Load |
ASCE 7-16 |
۰.۸–۲.۰ kPa بسته به منطقه |
فشار باد در دهانههای وسیع |
|
Snow Load |
مبحث ششم مقررات ملی ساختمان |
۰.۵–۱.۵ kPa |
با توجه به ارتفاع و شیب سقف |
|
دهانه سوله |
راهنمای طراحی فولاد AISC |
۲۰–۶۰ متر رایج |
انتخاب سیستم سازهای متناسب |
|
شیب سقف |
راهنمای استاندارد SMI |
۵–۱۵ درجه |
هدایت آب باران و برف |
|
ارتفاع مفید |
استاندارد ISO 1041 |
۵–۱۵ متر |
بسته به کاربری و تجهیزات |
|
نوع سیستم سازهای |
AISC, Eurocode 3 |
قاب فولادی، خرپای قوسی |
کاهش وزن و هزینه فولاد |
|
اتصالات |
مبحث ششم مقررات ملی + AISC |
جوش یا پیچ استاندارد |
کنترل پیچش، برش و خم |
سوله چیست؟ راهنمای شروع ساخت
نقش کاربری سوله در فرآیند طراحی
در طراحی سوله، کاربری نهایی سازه یکی از مؤلفههای کلیدی است که بیشترین تاثیر را بر ابعاد، جزئیات فنی، بارگذاریها، استانداردهای اجرایی و سیستم سازهای دارد. سوله صرفاً یک فضای سرپوشیده نیست؛ بلکه بسته به کاربرد آن میتواند طراحی، مصالح، ارتفاع، دهانه و حتی نوع پوشش سقف و دیوارها بهطور بنیادین متفاوت باشد. روشن شدن این نکته برای کارفرمایان، مهندسان و پیمانکاران ضروری است تا از ابتدا طراحی مهندسی را بهینه و مطابق نیاز واقعی پروژه انجام دهند و از هزینههای غیرضروری و خطاهای اجرایی جلوگیری کنند.
بهطور کلی چهار کاربری اصلی در طراحی سوله وجود دارد: سوله صنعتی، سوله انبار و لجستیک، سوله کشاورزی و سوله ورزشی. هر یک ویژگیها، الزامات و چالشهای خاص خود را دارند که در ادامه با جزئیات بررسی میکنیم.
طراحی سوله صنعتی
سولههای صنعتی، مهمترین کاربرد سوله در بخش تولیدی و خدماتی هستند. این سولهها، به دلیل نیاز به فضای باز، تحمل بارهای سنگین و امکان نصب تجهیزات خاص، از پیچیدهترین دستههای طراحی به حساب میآیند.
طراحی سوله صنعتی با تاکید بر بارگذاریهای پیچیده، فضای کاری آزاد و قابلیت نصب تجهیزات سنگین انجام میشود. این نوع سولهها باید شرایط محیطی، الزامات کارگاهها و نیازهای بهرهبرداری را در کنار معیارهای ایمنی و استانداردهای فنی پوشش دهند
الزامات فنی طراحی سوله صنعتی:
بارگذاری تجهیزات سنگین:
- طراحی تیرها و خرپاها برای تحمل بار جرثقیل سقفی تا حداقل ۱۰ تن.
- محاسبه بار زنده برابر ≈ ۴–۶ kPa برای فضای تولید.
ارتفاع مفید بالای ۸ متر:
- جهت حرکت دستگاهها، نصب جرثقیلهای سقفی و تهویه مناسب.
سیستم تهویه و ایمنی:
- تهویه صنعتی بهگونهای که شدت آلایندهها در حد مجاز نگه داشته شود.

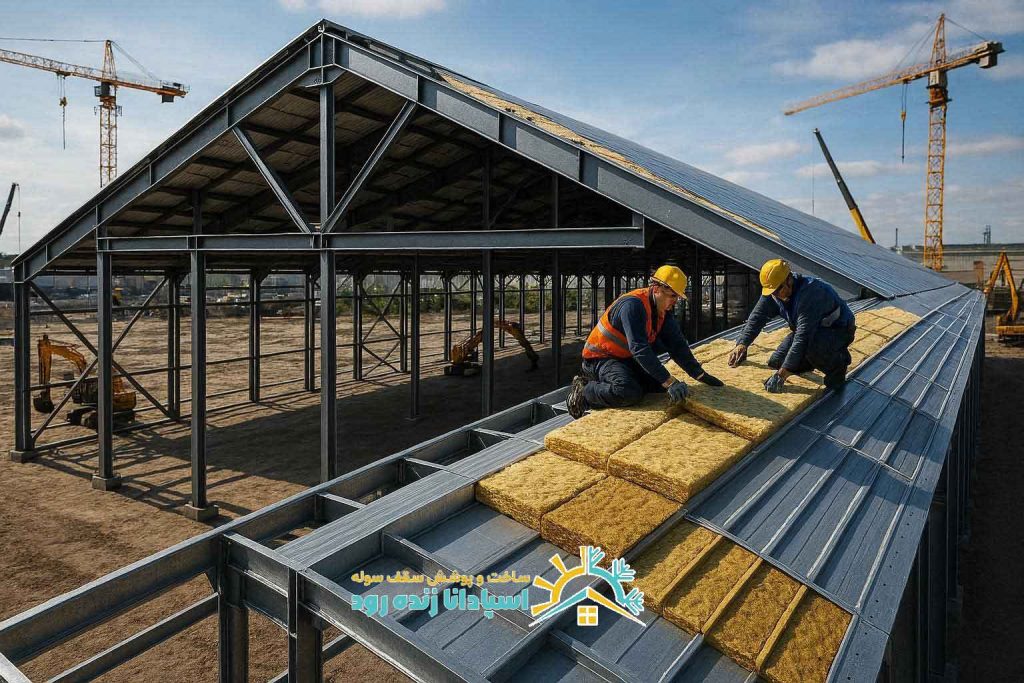

پوشش سقف و دیوارها:
- انتخاب عایق حرارتی برای کنترل دما در فرآیندهای تولید حساس.
🔹 مثال کاربردی: در بسیاری از ساخت سوله در اصفهان با کاربری صنعتی، نحوۀ آرایش دهانه و ستونها بهگونهای انجام میشود که خطوط تولید و جرثقیل سقفی بدون محدودیت فضا قابل نصب باشند؛ در غیر این صورت بهرهوری عملیاتی بهطور چشمگیری کاهش مییابد.
طراحی سوله انبار و لجستیک
در سولههای انبار و لجستیک، تمرکز بر فضای ذخیرهسازی کارآمد، دسترسی سریع و نظمدهی به کالاها است. این نوع سولهها معمولاً فشار بارگذاری مستقیم بر تجهیزات سنگین ندارند، اما انعطافپذیری در چینش و حرکت کالاها اولویت است.
سولههای انبار باید طوری طراحی شوند که جابجایی کالا، نصب قفسهبندی انبار و عملیات لجستیکی در آنها سریع و بدون مانع انجام شود. تحلیل بارها، ارتفاع قفسهها، محل دربها و راهروهای حرکت ماشینآلات باید از پیش در طراحی لحاظ شود تا عملکرد بهینه حاصل گردد.
ویژگیهای کلیدی سولههای انبار:
فضای باز و بدون مانع داخلی:
- حداقل ستونهای میانی برای به حداکثر رساندن فضای مفید.
ارتفاع مناسب برای قفسهبندی:
- ارتفاع بین ۶–۱۰ متر متداول است تا بتوان ساختار قفسههای عمودی را ایجاد کرد.
درگاههای بارگیری و رمپ:
- محل ورودی و خروجی کالا باید با کانتینرها و ماشینآلات بارگیری تناسب داشته باشد.
بارگذاری استاتیک:
- بار زنده ≈ ۳–۵ kPa برای ذخیره کالا بدون حرکت دائمی ماشینآلات سنگین.
🔹 مثال عملی:
در پروژههای لجستیکی بزرگ، انتخاب ارتفاع مناسب و موقعیت دربها تاثیر مستقیمی بر سرعت بارگیری و تخلیه کالا داشته و باعث افزایش راندمان انبارداری میشود
طراحی سوله کشاورزی
سولههای کشاورزی دارای مشخصههای طراحی خاص خود هستند که با دیگر سولهها متفاوتاند؛ بهخصوص در زمینه تهویه طبیعی، نورگیری و دسترسی به منابع آب و خوراک.
در طراحی سوله کشاورزی، هدف حفظ سلامت محصولات یا حیوانات، کنترل رطوبت و حرارت و فراهمکردن شرایط محیطی مناسب است. این نوع سولهها معمولاً نیاز به بارگذاری تجهیزات سنگین ندارند، اما عوامل محیطی و تهویه نقش تعیینکنندهای دارند.
ویژگیهای طراحی سوله کشاورزی:
تهویه طبیعی و نورگیری:
- استفاده از نورگیرهای سقفی برای کاهش مصرف انرژی روشنایی در طول روز.
ارتفاع اقتصادی:
- ارتفاع بین ۴–۷ متر برای نگهداری حیوانات یا محصولات.
ساختار سبک:
- استفاده از فولاد سبک برای کاهش هزینه.
🔹 مثال کاربردی:
در سولههای مرغداری و دامداری، شیب سقف، نورگیرها و تهویه دائمی مؤثر در حفظ سلامت حیوانات و کاهش هزینههای برق اهمیت دارد.
طراحی سوله ورزشی
سولههای ورزشی بهگونهای طراحی میشوند که امکانات نور، تهویه، سطوح بازی و فضای باز بدون ستون داخلی را فراهم کنند.
سولههای ورزشی باید چنین طراحی شوند که مانع دید ورزشکاران نشود، فضای بازی گسترده داشته باشد و شرایط استاندارد نور و تهویه فراهم گردد. ارتفاع سولههای ورزشی معمولاً بیش از ۸ متر است تا از برخورد توپها با سقف جلوگیری شود و نصب تجهیزات مانند تور ورزشی و سیستمهای تهویه بهراحتی امکانپذیر باشد.
الزامات طراحی سوله ورزشی:
فضای باز بدون ستون:
- برای رشتههایی مانند بسکتبال، والیبال و فوتسال ضروری است.
نور و تهویه استاندارد:
- سیستمهای تهویه قوی برای کاهش تجمع CO₂ و سیستم نورپردازی استاندارد برای فعالیتهای حرفهای و تفریحی.
🔹 مثال موردی:
در سالنهای چندمنظوره شهری، سولههای ورزشی با طراحی سقف قوسی و ارتفاع بالا توانستهاند عملکرد حرفهای و استانداردهای بینالمللی را بدون ستونهای مزاحم فراهم کنند
الزامات طراحی سوله ورزشی:
فضای باز بدون ستون:
- برای رشتههایی مانند بسکتبال، والیبال و فوتسال ضروری است.
نور و تهویه استاندارد:
- سیستمهای تهویه قوی برای کاهش تجمع CO₂ و سیستم نورپردازی استاندارد برای فعالیتهای حرفهای و تفریحی.
🔹 مثال موردی:
در سالنهای چندمنظوره شهری، سولههای ورزشی با طراحی سقف قوسی و ارتفاع بالا توانستهاند عملکرد حرفهای و استانداردهای بینالمللی را بدون ستونهای مزاحم فراهم کنند
📊 آمار بازار جهانی کاربرد سولهها:
در بررسی بازار جهانی سازههای نوع Shed/Shed-like structures (ظرفیت صنعتی/انبار)، سهم کاربرد به این صورت است:
ارتباط طراحی حرفهای سوله با کاهش هزینههای ساخت و نگهداری
طراحی حرفهای سوله نه تنها بر ایمنی و کیفیت سازه تأثیر مستقیم دارد، بلکه به طور قابل توجهی بر هزینههای ساخت و نگهداری بلندمدت نیز اثرگذار است. یک طراحی دقیق و مهندسیشده، امکان استفاده بهینه از مصالح، جلوگیری از دوبارهکاری و کاهش نیاز به تعمیرات مکرر را فراهم میکند. به عبارت دیگر، هزینه اولیه طراحی میتواند به شکل چشمگیری در کاهش هزینههای کل پروژه و حفظ سرمایه صرفهجویی کند. این موضوع برای کارفرمایانی که به دنبال اجرای پروژهای مقرونبهصرفه و پایدار هستند، اهمیت ویژهای دارد.
در ادامه، مهمترین مؤلفههای اقتصادی طراحی حرفهای سوله را بررسی میکنیم و نشان میدهیم چگونه تصمیمات مهندسی از ابتدا میتواند هزینههای کلی را کاهش دهد.
بهینهسازی مصرف فولاد
مصرف فولاد بخش عمدهای از هزینه ساخت سوله را تشکیل میدهد. طراحی صحیح دهانهها، ارتفاع و آرایش تیرها و ستونها میتواند میزان فولاد مورد نیاز را بهینه کند، بدون اینکه ایمنی یا استحکام سازه کاهش یابد. مهندسان با استفاده از نرمافزارهای تحلیل سازه و محاسبات بارگذاری دقیق، میتوانند ضخامت ورقها و تعداد اعضا را به حداقل لازم برسانند.
موارد کلیدی:
- انتخاب نوع خرپا و آرایش بهینه تیرها برای دهانههای بزرگ
- استفاده از فولاد با مقاومت بالاتر و ضخامت کمتر برای کاهش وزن سازه
- بررسی نقاط بحرانی و تمرکز فولاد در مناطق با بارگذاری بیشتر
کاهش هزینه فونداسیون
فونداسیون سوله بخش مهمی از بودجه پروژه را تشکیل میدهد و طراحی نادرست میتواند باعث افزایش غیرضروری حجم بتن و میلگرد شود. طراحی دقیق بارگذاری و وزن مرده سوله، تعیین نوع خاک و انتخاب سیستم پایهای مناسب، هزینه فونداسیون را به شکل قابل توجهی کاهش میدهد.
موارد کلیدی:
- تحلیل دقیق بارهای مرده و زنده
- انتخاب نوع فونداسیون: نواری، گسترده یا شمعی
- کاهش تعداد و حجم ستونها برای محدود کردن بار متمرکز بر فونداسیون
کاهش هزینههای تعمیر و نگهداری در بلندمدت
یک طراحی مهندسیشده، طول عمر مفید سازه را افزایش داده و نیاز به تعمیرات و نگهداری مکرر را کاهش میدهد. انتخاب جزئیات اجرایی مناسب، سیستم پوشش و عایقبندی، اتصالات مقاوم در برابر خوردگی و طراحی تهویه صحیح، از جمله اقداماتی است که هزینههای تعمیرات سالانه را پایین میآورد.
موارد کلیدی:
- استفاده از پوششهای مقاوم در برابر زنگزدگی و شرایط محیطی
- طراحی شیب سقف مناسب برای جلوگیری از تجمع آب و رطوبت
- استفاده از اتصالات استاندارد و مقاوم برای کاهش نیاز به جوشکاری و تعمیر
کاهش هزینههای تعمیر و نگهداری در بلندمدت
یک طراحی مهندسیشده، طول عمر مفید سازه را افزایش داده و نیاز به تعمیرات و نگهداری مکرر را کاهش میدهد. انتخاب جزئیات اجرایی مناسب، سیستم پوشش و عایقبندی، اتصالات مقاوم در برابر خوردگی و طراحی تهویه صحیح، از جمله اقداماتی است که هزینههای تعمیرات سالانه را پایین میآورد.
موارد کلیدی:
- استفاده از پوششهای مقاوم در برابر زنگزدگی و شرایط محیطی
- طراحی شیب سقف مناسب برای جلوگیری از تجمع آب و رطوبت
- استفاده از اتصالات استاندارد و مقاوم برای کاهش نیاز به جوشکاری و تعمیر
استانداردها و ضوابط فنی مؤثر در طراحی سوله
طراحی حرفهای سوله بدون رعایت استانداردها و ضوابط فنی معتبر ممکن نیست. استانداردها چارچوبی برای تضمین ایمنی، دوام، و عملکرد بهینه سازه فراهم میکنند و اطمینان میدهند که سوله در برابر بارهای مختلف، شرایط محیطی و مخاطرات عملیاتی مقاوم باشد. رعایت این استانداردها نه تنها ایمنی سازه را تضمین میکند، بلکه باعث کاهش هزینههای تعمیر و نگهداری، افزایش طول عمر مفید و بهینهسازی مصرف مصالح نیز میشود. در این بخش به مهمترین استانداردها، آییننامهها و نرمافزارهای مهندسی مرتبط با طراحی سوله پرداختهایم.
آییننامههای ملی و بینالمللی طراحی سازه
استفاده از استانداردهای بینالمللی و ملی، پایه طراحی حرفهای سوله است. این استانداردها شامل ضوابط بارگذاری، طراحی اعضای سازهای، تحلیل لرزهای و کنترلهای ایمنی میشوند. آییننامهها مرجع مشخصی برای مهندسان هستند تا از صحت محاسبات و طراحی سازه اطمینان حاصل کنند.
موارد کلیدی:
- Eurocode: مجموعه استانداردهای اروپایی که شامل بارگذاری (Dead Load, Live Load, Wind, Snow) و جزئیات طراحی فولادی است.
- AISC (American Institute of Steel Construction): استاندارد طراحی سازههای فولادی در آمریکا با جزئیات دقیق اتصالات و تیرها.
- BS (British Standards): استانداردهای بریتانیا برای طراحی سولهها و عایقبندی حرارتی و صوتی.
- ISIRI و مقررات ملی ایران: چارچوب ملی برای طراحی ایمن و سازگار با شرایط اقلیمی ایران.
نقش مقررات ملی ساختمان
مقررات ملی ساختمان ایران به عنوان سند قانونی و فنی، حداقلهای ایمنی و کیفیت سازهها را تعیین میکند. این مقررات شامل الزامات بارگذاری، مقاومت مصالح، روشهای اجرای صحیح و کنترل کیفیت میشوند.
موارد کلیدی:
- مبحث ۶: بارگذاری – تعیین مقدار بار مرده، زنده، برف و باد برای انواع سولهها.
- مبحث ۱۰: مصالح و استانداردهای آن – الزامات مربوط به فولاد، بتن و اتصالات.
- مبحث ۱۹: بهرهوری انرژی – محدودیتها و راهنماییهایی برای عایقبندی و طراحی سازه کممصرف انرژی.
اهمیت محاسبات مهندسی و نرمافزارهای تحلیل سازه
محاسبات دقیق مهندسی پایه طراحی سوله را تشکیل میدهند. امروزه نرمافزارهای تحلیل سازه مانند SAP2000، ETABS، Robot Structural Analysis و Tekla Structures به مهندسان این امکان را میدهند که تمام بارها، تنشها و اتصالات سازه را به شکل دقیق شبیهسازی کنند.
موارد کلیدی:
- تحلیل بارهای استاتیکی و دینامیکی
- شبیهسازی رفتار سازه در برابر زلزله و باد شدید
- طراحی بهینه اتصالات و تیرها برای کاهش مصرف فولاد
- ارزیابی نقاط بحرانی و پیشبینی نیاز به نگهداری
اهمیت محاسبات مهندسی و نرمافزارهای تحلیل سازه
محاسبات دقیق مهندسی پایه طراحی سوله را تشکیل میدهند. امروزه نرمافزارهای تحلیل سازه مانند SAP2000، ETABS، Robot Structural Analysis و Tekla Structures به مهندسان این امکان را میدهند که تمام بارها، تنشها و اتصالات سازه را به شکل دقیق شبیهسازی کنند.
موارد کلیدی:
- تحلیل بارهای استاتیکی و دینامیکی
- شبیهسازی رفتار سازه در برابر زلزله و باد شدید
- طراحی بهینه اتصالات و تیرها برای کاهش مصرف فولاد
- ارزیابی نقاط بحرانی و پیشبینی نیاز به نگهداری
فرآیند اصولی طراحی سوله از ایده تا نقشه اجرایی
طراحی یک سوله حرفهای نیازمند یک روند منظم و علمی است که از ایده اولیه تا نقشه اجرایی به شکل مرحله به مرحله طی شود. این فرآیند نه تنها تضمین میکند که سازه ایمن، اقتصادی و با عملکرد مطلوب باشد، بلکه باعث میشود هزینههای اضافی ناشی از خطاهای اجرایی و دوبارهکاری به حداقل برسد. رعایت گامهای اصولی طراحی، به ویژه برای پروژههای صنعتی، انبارداری و ورزشی، نقش حیاتی در موفقیت پروژه دارد.
در ادامه، مراحل اصلی طراحی سوله را بررسی میکنیم و نشان میدهیم چگونه از نیازسنجی اولیه تا نقشههای اجرایی، یک سوله استاندارد و کاربردی شکل میگیرد.
نیازسنجی و تعریف پروژه
اولین و مهمترین گام در طراحی سوله، شناخت دقیق نیازهای پروژه است. در این مرحله کارفرما و مهندسان باید مشخص کنند سوله برای چه منظوری ساخته میشود، چه حجم بار و تجهیزات را باید تحمل کند و چه محدودیتهای مکانی و بودجهای وجود دارد. نیازسنجی اصولی به کاهش خطاهای طراحی و تصمیمگیری بهتر در مراحل بعدی کمک میکند.
موارد کلیدی:
- تعیین کاربری سوله: صنعتی، انبار، کشاورزی، ورزشی
- تعیین ابعاد و ظرفیت بار: دهانه، طول، ارتفاع، وزن تجهیزات
- مشخص کردن محدودیتهای محیطی: شرایط خاک، باد، برف، زلزله
- بودجه و زمانبندی پروژه: تاثیر مستقیم بر انتخاب سیستم سازهای و مصالح
مطالعات اولیه و تحلیل فنی
پس از نیازسنجی، مطالعات اولیه و تحلیل فنی آغاز میشود. این مرحله شامل بررسی شرایط محیطی، بارهای وارد بر سازه و تحلیلهای مکانیک خاک و مقاومت مصالح است. هدف از این مطالعات، تعیین محدودیتها و شرایط طراحی است تا مرحله بعدی یعنی طراحی مفهومی بدون ریسک انجام شود.
موارد کلیدی:
- تحلیل بارهای وارد بر سوله: Dead Load (بار مرده)، Live Load (بار زنده)، Wind Load (بار باد)، Snow Load (بار برف)
- بررسی خاک و فونداسیون: نوع خاک، ظرفیت باربری و نیاز به شمع یا فونداسیون گسترده
- شبیهسازی شرایط محیطی: باد، زلزله، دما و رطوبت
طراحی مفهومی و سازهای
در این مرحله، ایده طراحی به شکل مفهومی و سازهای تبدیل میشود. مهندسان تصمیم میگیرند که از چه نوع سیستم سازهای (سازه قاب فلزی، خرپایی، یا تیرورقی) استفاده کنند و جزئیات اولیه مانند دهانهها، ارتفاع مفید، شیب سقف و محل ستونها مشخص میشود.
موارد کلیدی:
- انتخاب نوع خرپا یا قاب سازهای مناسب دهانه و بارگذاری
- تعیین تعداد و فاصله ستونها و تیرها
- طراحی اولیه شیب سقف و جزئیات سقف برای تخلیه آب و بار برف
- تحلیل استحکام اولیه اعضا با نرمافزارهای مهندسی مانند SAP2000یا ETABS
تهیه نقشههای اجرایی
آخرین مرحله طراحی، تهیه نقشههای اجرایی است که شامل تمام جزئیات سازهای، معماری و تأسیساتی میشود. نقشههای اجرایی، راهنمای دقیق تیم پیمانکار برای ساخت سوله هستند و هر گونه ابهام در این مرحله میتواند باعث هزینههای اضافی و تأخیر در پروژه شود.
موارد کلیدی:
- نقشههای سازهای: موقعیت ستونها، تیرها، خرپاها و اتصالات
- نقشههای فونداسیون: ابعاد، نوع و حجم بتن و میلگرد
- نقشههای تأسیساتی: کانالها، لولهها، برق و تهویه
- مشخصات مصالح و دستورالعمل نصب: نوع فولاد، پوشش ضدزنگ، عایقها
نقش تیم تخصصی در طراحی حرفهای سوله
طراحی حرفهای سوله تنها به داشتن نقشه و محاسبات محدود نمیشود؛ بلکه تیم تخصصی و هماهنگ تعیینکننده کیفیت، ایمنی و کارایی نهایی سازه است. حضور مهندسین سازه، معماران صنعتی و تیمهای اجرایی با تجربه باعث میشود تمام مراحل از تحلیل بارها تا جزئیات اجرایی به شکل اصولی انجام شود و از خطاهای پرهزینه جلوگیری گردد.
نقش مهندس سازه
مهندس سازه مسئول تحلیل و طراحی سازهای سوله است. او تعیین میکند که چه سیستم قاب، خرپا یا تیرورقی برای دهانه و ارتفاع مورد نظر مناسب است، بارهای مرده و زنده چگونه توزیع شوند و مقاومت اعضا در برابر باد، برف و زلزله کافی باشد. تخصص مهندس سازه تضمین میکند که سازه ایمن، اقتصادی و طول عمر مناسب داشته باشد.
نقش معمار و طراح صنعتی
معمار و طراح صنعتی، تمرکز خود را بر کاربری، بهرهوری فضا و هماهنگی با نیازهای صنعتی یا انبارداری میگذارد. او نحوه قرارگیری فضاها، ورودی و خروجیها، شیب سقف و زیبایی شناسی پروژه را طراحی میکند و با مهندس سازه همکاری میکند تا عملکرد فنی و کاربردی سازه با هم همخوانی داشته باشد.
هماهنگی طراحی با اجرا
یک تیم حرفهای تنها زمانی موفق است که طراحی و اجرا کاملاً هماهنگ باشند. این هماهنگی شامل انتقال دقیق نقشهها، مشخصات مصالح، دستورالعملهای نصب و مدیریت زمانبندی پروژه است. تیم متخصص با برقراری ارتباط بین دفتر فنی و کارگاه اجرا، از دوبارهکاری و خطاهای اجرایی جلوگیری کرده و کیفیت نهایی سازه را تضمین میکند.
