فنداسیون و پی ریزی اصولی سوله
آنچه در این مقاله می خوانید :
فنداسیون سوله چیست و چرا اجرای اصولی آن اهمیت دارد؟
فنداسیون و پیریزی اصولی سوله نخستین و مهمترین مرحله در اجرای یک سازه فلزی مقاوم به شمار میرود و کیفیت آن تأثیر مستقیمی بر ایمنی، دوام و عملکرد کل سازه دارد. فنداسیون وظیفه انتقال تمامی بارهای وارد شده از ستونها، سقف، تجهیزات، جرثقیل سقفی و نیروهای محیطی مانند باد و زلزله را به بستر خاک بر عهده دارد. به همین دلیل کوچکترین خطا در طراحی یا اجرای آن میتواند موجب نشست نامتقارن، ترکخوردگی، تغییر شکل سازه و حتی کاهش عمر مفید سوله شود. پیش از آغاز عملیات اجرایی، بررسی دقیق شرایط زمین، انجام آزمایش مکانیک خاک، محاسبات سازهای و انتخاب نوع مناسب فونداسیون از مهمترین اقداماتی هستند که باید توسط مهندسان متخصص انجام شوند. در پروژههای ساخت سوله در اصفهان نیز به دلیل تنوع شرایط ژئوتکنیکی در مناطق مختلف، طراحی فنداسیون باید بر اساس ظرفیت باربری خاک و شرایط اقلیمی هر محل انجام گیرد تا سازه در بلندمدت عملکردی ایمن و پایدار داشته باشد. استفاده از بتن استاندارد، میلگرد باکیفیت، جانمایی دقیق انکربولتها و رعایت اصول قالببندی و بتنریزی از دیگر عوامل مؤثر بر کیفیت پیریزی محسوب میشوند. در واقع، هرچقدر اسکلت فلزی سوله از کیفیت بالایی برخوردار باشد، بدون یک فنداسیون اصولی نمیتواند مقاومت مورد انتظار را ارائه دهد. از سوی دیگر، اجرای صحیح پیریزی موجب کاهش هزینههای تعمیر و نگهداری، افزایش ایمنی بهرهبرداری و جلوگیری از خسارتهای احتمالی در آینده خواهد شد. به همین دلیل، متخصصان همواره توصیه میکنند که مرحله فنداسیون به عنوان مهمترین بخش پروژه، با رعایت استانداردهای مهندسی و تحت نظارت افراد باتجربه اجرا شود تا زمینه برای احداث یک سوله مقاوم، ایمن و ماندگار فراهم گردد.
وظیفه فنداسیون در تحمل بار سوله
فنداسیون نقش واسطه میان سازه و زمین را ایفا میکند و تمامی بارهای ثقلی و جانبی را به صورت یکنواخت به خاک منتقل میسازد. این بارها شامل وزن اسکلت فلزی، پوشش سقف و دیوار، تجهیزات صنعتی، جرثقیل سقفی، بار ناشی از برف، باد و نیروهای زلزله هستند. اگر این نیروها به درستی توزیع نشوند، احتمال نشست موضعی، ترک در بتن، تغییر تراز ستونها و کاهش پایداری سوله افزایش پیدا میکند. طراحی صحیح ابعاد پی، ضخامت بتن، میزان آرماتور و محل قرارگیری انکربولتها باعث میشود فشار وارد بر خاک از حد مجاز فراتر نرود. در پروژههای صنعتی، عملکرد صحیح فنداسیون علاوه بر حفظ استحکام سازه، دقت نصب تجهیزات و ماشینآلات را نیز تضمین میکند. به همین دلیل، مهندسان سازه پیش از اجرای پیریزی با استفاده از نتایج آزمایش خاک و محاسبات بارگذاری، مناسبترین نوع فونداسیون را انتخاب میکنند تا سازه در طول سالهای بهرهبرداری بدون مشکل به فعالیت خود ادامه دهد.
تفاوت فونداسیون سوله با ساختمانهای معمولی
فونداسیون سوله از نظر طراحی، ابعاد و نحوه انتقال بار تفاوتهای قابل توجهی با فونداسیون ساختمانهای مسکونی دارد. در ساختمانهای معمولی، بارها معمولاً به صورت یکنواخت و در چندین طبقه توزیع میشوند، اما در سولهها بیشتر بارها از طریق ستونهای فلزی به نقاط مشخصی از فونداسیون منتقل میشوند. همچنین وجود دهانههای بزرگ، ارتفاع زیاد، جرثقیل سقفی و تجهیزات صنعتی باعث میشود طراحی پی سوله به دقت بیشتری نیاز داشته باشد. در بسیاری از پروژهها، انکربولتها باید با دقت میلیمتری در داخل بتن نصب شوند تا ستونهای فلزی بدون انحراف روی فونداسیون قرار گیرند. علاوه بر این، مقاومت بتن، ابعاد شناژها و میزان آرماتورگذاری معمولاً متناسب با نوع کاربری سوله تعیین میشود. به همین دلیل نمیتوان از نقشه یا روش اجرای ساختمانهای معمولی برای ساخت فونداسیون سوله استفاده کرد و هر پروژه نیازمند طراحی اختصاصی بر اساس شرایط سازه و خاک محل اجرا است.
پیامدهای اجرای غیراصولی پیریزی سوله
اجرای غیراصولی پیریزی میتواند خسارتهای مالی و فنی گستردهای برای پروژه به همراه داشته باشد. اگر عملیات خاکبرداری، تراکم بستر، آرماتوربندی یا بتنریزی مطابق استاندارد انجام نشود، احتمال نشست نامتقارن فونداسیون افزایش یافته و این موضوع موجب تغییر شکل ستونها، ایجاد ترک در بتن و کاهش مقاومت سازه خواهد شد. همچنین نصب نادرست انکربولتها میتواند فرآیند نصب اسکلت فلزی را با مشکل مواجه کرده و هزینههای اصلاح و دوبارهکاری را به شدت افزایش دهد. در شرایطی مانند وقوع زلزله یا وزش بادهای شدید، ضعف در فنداسیون خطر ناپایداری سازه را چند برابر میکند. علاوه بر این، تعمیر فونداسیون پس از تکمیل سوله بسیار دشوار و پرهزینه است و در برخی موارد حتی نیاز به توقف فعالیت مجموعه خواهد داشت. به همین دلیل، رعایت اصول مهندسی، استفاده از مصالح استاندارد و نظارت دقیق بر تمام مراحل پیریزی، مهمترین راهکار برای جلوگیری از بروز این مشکلات و افزایش عمر مفید سوله محسوب میشود
مراحل اجرای فنداسیون و پیریزی سوله از صفر تا صد
اجرای فنداسیون سوله یک فرآیند کاملاً مهندسی و مرحلهبهمرحله است که از بررسی شرایط زمین آغاز شده و تا رسیدن بتن به مقاومت نهایی ادامه پیدا میکند. هر مرحله از این فرآیند به مرحله قبل وابسته است و کوچکترین خطا میتواند کیفیت و ایمنی کل سازه را تحت تأثیر قرار دهد. نخستین گام، انجام مطالعات ژئوتکنیک و شناسایی ویژگیهای خاک است تا ظرفیت باربری، میزان نشست و شرایط آبهای زیرزمینی مشخص شود. پس از آن عملیات گودبرداری، تسطیح و آمادهسازی زمین براساس نقشههای اجرایی انجام میشود تا بستر مناسبی برای اجرای پی فراهم گردد. در ادامه، آرماتوربندی مطابق نقشههای سازه، قالببندی دقیق و جانمایی صحیح انکربولتها انجام شده و سپس بتنریزی با رعایت استانداردهای فنی صورت میگیرد. پس از بتنریزی نیز عملآوری بتن نقش مهمی در دستیابی به مقاومت طراحیشده دارد و نباید نادیده گرفته شود.اجرای صحیح این مراحل باعث میشود بارهای وارد بر سوله بهصورت یکنواخت به زمین منتقل شده و احتمال نشست، ترکخوردگی یا تغییر شکل سازه به حداقل برسد. علاوه بر این، کیفیت فونداسیون تأثیر مستقیمی بر مراحل بعدی مانند نصب ستونها، اجرای اسکلت فلزی و پوشش دهی سوله دارد. اگر فونداسیون با دقت اجرا نشود، نصب اجزای فلزی با مشکل مواجه شده و در ادامه، اجرای پوشش سقف و دیوار نیز از نظر تراز و همراستایی دچار اختلال خواهد شد.به همین دلیل، استفاده از تجهیزات استاندارد، نظارت مهندسی مستمر و اجرای تمامی مراحل مطابق آییننامههای فنی، مهمترین عامل در افزایش دوام و ایمنی سوله محسوب میشود. یک فونداسیون اصولی نهتنها از سازه در برابر بارهای مختلف محافظت میکند، بلکه زمینه اجرای دقیق اسکلت فلزی و پوششهای نهایی را نیز فراهم کرده و عمر مفید پروژه را به میزان قابلتوجهی افزایش میدهد.
بررسی و آزمایش مکانیک خاک
بررسی و آزمایش مکانیک خاک نخستین و یکی از مهمترین مراحل اجرای فونداسیون سوله است. در این مرحله، مهندسان با انجام گمانهزنی، نمونهبرداری و آزمایشهای تخصصی، ویژگیهایی مانند ظرفیت باربری خاک، میزان تراکم، رطوبت، جنس لایههای زیرین و سطح آبهای زیرزمینی را ارزیابی میکنند. نتایج این آزمایشها مشخص میکند که چه نوع فونداسیونی برای پروژه مناسبتر است و ابعاد، ضخامت و میزان آرماتور موردنیاز چگونه باید طراحی شود. حذف یا انجام غیراصولی این مرحله میتواند باعث نشست نامتقارن، ترک در فونداسیون و کاهش ایمنی سازه شود. همچنین اطلاعات بهدستآمده از مکانیک خاک، مبنای طراحی سایر بخشهای پروژه نیز قرار میگیرد و به کاهش هزینههای احتمالی در آینده کمک میکند. زمانی که ویژگیهای خاک بهدرستی شناسایی شوند، مراحل بعدی از جمله اجرای اسکلت فلزی و پوشش دهی سوله نیز با دقت بیشتری انجام شده و از بروز مشکلات اجرایی جلوگیری خواهد شد.
گودبرداری، تسطیح و آمادهسازی زمین
پس از تأیید نتایج آزمایش خاک، عملیات گودبرداری و آمادهسازی زمین آغاز میشود. این مرحله شامل برداشت لایههای نامناسب خاک، رسیدن به تراز طراحی، تسطیح سطح و در صورت نیاز اجرای بستر شنی یا بتن مگر است. هدف از این عملیات، ایجاد بستری پایدار و یکنواخت برای اجرای فونداسیون است تا بارهای سازه بدون تمرکز تنش به زمین منتقل شوند. در صورتی که گودبرداری با عمق یا ابعاد نادرست انجام شود، احتمال ایجاد نشست و کاهش مقاومت پی افزایش خواهد یافت. همچنین کنترل تراز کف، زهکشی مناسب و جلوگیری از تجمع آب در محل اجرا از نکات مهم این مرحله محسوب میشوند. آمادهسازی صحیح زمین علاوه بر افزایش کیفیت فونداسیون، باعث میشود مراحل نصب ستونها، اجرای اسکلت فلزی و پوشش دهی سوله با دقت بیشتری انجام شوند و سازه در پایان پروژه از نظر تراز و پایداری عملکرد مطلوبی داشته باشد.

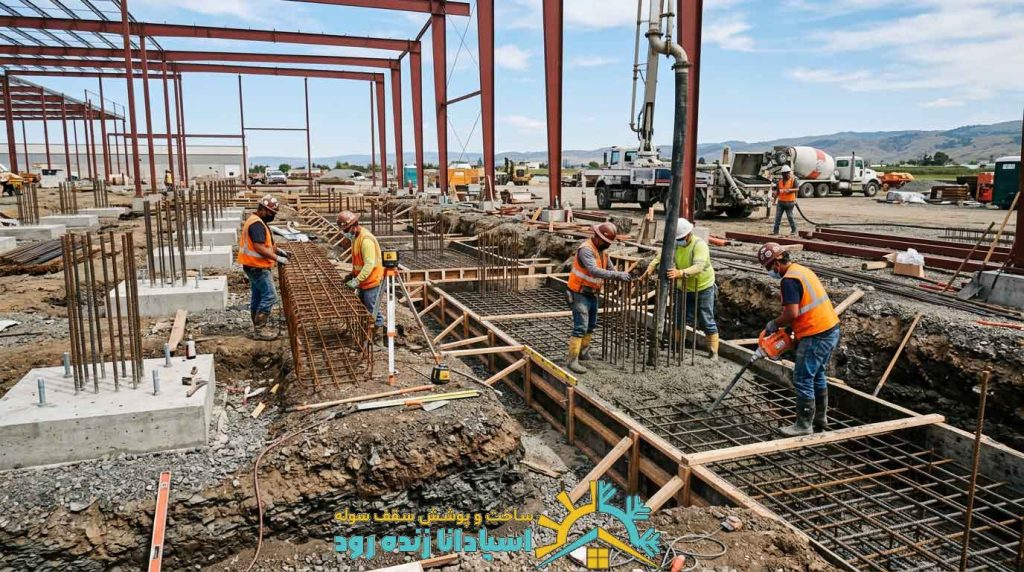

آرماتوربندی، قالببندی و بتنریزی فونداسیون
پس از آماده شدن بستر، نوبت به اجرای آرماتوربندی، قالببندی و بتنریزی میرسد که از حساسترین مراحل پیریزی سوله به شمار میروند. میلگردها باید دقیقاً مطابق نقشههای سازه برش، خم و نصب شوند تا بتوانند نیروهای کششی و خمشی وارد بر فونداسیون را تحمل کنند. سپس قالببندی با رعایت ابعاد و ترازهای تعیینشده انجام میشود تا بتن شکل نهایی خود را حفظ کند. پیش از بتنریزی نیز محل انکربولتها باید با دقت کنترل شود، زیرا کوچکترین خطا در جانمایی آنها، نصب ستونهای فلزی را با مشکل مواجه میکند. استفاده از بتن با مقاومت مناسب، ویبره صحیح برای حذف حبابهای هوا و عملآوری اصولی پس از بتنریزی، از عوامل اصلی افزایش دوام فونداسیون هستند. اجرای دقیق این مرحله، بستر مطمئنی برای نصب اسکلت فلزی و پوشش دهی سوله فراهم میکند و نقش مهمی در افزایش عمر مفید و ایمنی سازه خواهد داشت.
طراحی فنداسیون سوله بر چه اساسی انجام میشود؟
طراحی فنداسیون سوله یک فرآیند کاملاً مهندسی است که بر پایه تحلیل دقیق شرایط پروژه، ویژگیهای زمین و بارهای وارد بر سازه انجام میشود. برخلاف تصور بسیاری از افراد، نمیتوان برای تمام سولهها از یک نوع فونداسیون یا ابعاد یکسان استفاده کرد؛ زیرا هر پروژه با توجه به نوع کاربری، ابعاد دهانه، ارتفاع سازه، ظرفیت باربری خاک و شرایط اقلیمی نیازمند طراحی اختصاصی است. مهندسان سازه ابتدا اطلاعات حاصل از آزمایش مکانیک خاک را بررسی کرده و سپس با محاسبه بارهای مرده، زنده، بار باد، زلزله و بار تجهیزات صنعتی، مناسبترین نوع فونداسیون را انتخاب میکنند. این محاسبات علاوه بر تعیین ابعاد و ضخامت پی، میزان میلگرد مصرفی، نوع بتن، محل قرارگیری انکربولتها و نحوه انتقال بار به زمین را نیز مشخص میکنند.طراحی صحیح فونداسیون علاوه بر افزایش ایمنی سازه، از ایجاد نشستهای نامتقارن، ترک در بتن و تغییر شکل اسکلت فلزی جلوگیری میکند. همچنین این طراحی باید به گونهای باشد که در طول سالهای بهرهبرداری، فونداسیون بتواند تمامی بارهای استاتیکی و دینامیکی را بدون کاهش عملکرد تحمل کند. در پروژههای صنعتی که تجهیزات سنگین، جرثقیل سقفی یا خطوط تولید روی سوله نصب میشوند، اهمیت این محاسبات چندین برابر خواهد بود.در ارائه خدمات ساخت سوله، طراحی اصولی فونداسیون یکی از مهمترین مراحل پروژه محسوب میشود؛ زیرا کیفیت اجرای تمامی مراحل بعدی، از نصب ستونها گرفته تا اجرای سقف و دیوارها، به دقت این بخش وابسته است. استفاده از نرمافزارهای مهندسی، رعایت آییننامههای طراحی و کنترل دقیق نقشههای اجرایی باعث میشود فونداسیون از نظر مقاومت، دوام و ایمنی در بالاترین سطح قرار گیرد و سازه بتواند سالها بدون مشکل مورد بهرهبرداری قرار گیرد.
تاثیر ظرفیت باربری خاک
ظرفیت باربری خاک مهمترین پارامتری است که در طراحی فونداسیون سوله مورد بررسی قرار میگیرد. این شاخص نشان میدهد که خاک تا چه میزان توان تحمل بارهای واردشده از سازه را بدون ایجاد نشست یا تغییر شکل دارد. اگر ظرفیت باربری کمتر از میزان موردنیاز باشد، باید از فونداسیون بزرگتر، عمیقتر یا روشهای بهسازی خاک استفاده شود تا ایمنی پروژه حفظ گردد. به همین دلیل انجام آزمایش مکانیک خاک پیش از آغاز طراحی، یک الزام مهندسی محسوب میشود. در پروژههایی که خدمات ساخت سوله بهصورت تخصصی ارائه میشوند، نتایج این آزمایشها مبنای تمامی محاسبات سازهای قرار میگیرند. انتخاب صحیح نوع پی براساس ظرفیت واقعی خاک، علاوه بر کاهش هزینههای اضافی، از نشست نامتقارن، ترکخوردگی فونداسیون و آسیب به اسکلت فلزی جلوگیری میکند. هرچه شناخت دقیقتری از شرایط زمین وجود داشته باشد، طراحی فونداسیون نیز اقتصادیتر، ایمنتر و بادوامتر خواهد بود.
نقش ابعاد، دهانه و ارتفاع سوله
ابعاد سوله، طول دهانه و ارتفاع سازه از مهمترین عوامل مؤثر در طراحی فونداسیون هستند. هرچه دهانه سوله بزرگتر یا ارتفاع آن بیشتر باشد، نیروهای بیشتری به ستونها و در نتیجه به فونداسیون منتقل میشود. همچنین افزایش طول سوله یا استفاده از جرثقیل سقفی باعث افزایش بارهای وارده شده و نیاز به طراحی مقاومتر فونداسیون را ایجاد میکند. مهندسان در زمان طراحی، تمامی این پارامترها را بهصورت همزمان بررسی میکنند تا ابعاد پی، ضخامت بتن و میزان آرماتور بهدرستی تعیین شود. در اجرای خدمات ساخت سوله، هماهنگی کامل میان نقشههای معماری، سازه و فونداسیون اهمیت زیادی دارد؛ زیرا هرگونه تغییر در ابعاد سوله میتواند محاسبات پی را نیز تحت تأثیر قرار دهد. طراحی دقیق بر اساس مشخصات واقعی پروژه، علاوه بر افزایش ایمنی، از مصرف بیرویه بتن و میلگرد جلوگیری کرده و هزینههای اجرایی را نیز بهینه میکند.
تاثیر بار باد، زلزله و تجهیزات صنعتی
فونداسیون سوله علاوه بر تحمل وزن سازه، باید در برابر نیروهای جانبی و دینامیکی نیز مقاومت کافی داشته باشد. بار باد، نیروهای ناشی از زلزله، ارتعاشات تجهیزات صنعتی و بارهای جرثقیل سقفی از جمله عواملی هستند که در طراحی پی نقش بسیار مهمی ایفا میکنند. در مناطق بادخیز یا زلزلهخیز، طراحی فونداسیون باید به گونهای انجام شود که از جابهجایی، واژگونی یا آسیب دیدن ستونها جلوگیری کند. همچنین در سولههای صنعتی که ماشینآلات سنگین فعالیت میکنند، ارتعاشات مداوم تجهیزات باید در محاسبات سازه لحاظ شود تا از ایجاد ترک یا خستگی بتن جلوگیری گردد. شرکتهای ارائهدهنده خدمات ساخت سوله با استفاده از استانداردهای طراحی و نرمافزارهای مهندسی، تمامی این بارها را بهصورت همزمان تحلیل میکنند تا فونداسیونی ایمن، پایدار و متناسب با شرایط واقعی پروژه طراحی شود. نتیجه این رویکرد، افزایش عمر مفید سازه و کاهش هزینههای نگهداری در سالهای آینده خواهد بود.
|
معیار |
توضیحات |
|---|---|
|
هدف فنداسیون سوله |
انتقال ایمن بارهای سازه به زمین و جلوگیری از نشست یا تغییر شکل سوله |
|
مهمترین مرحله قبل از اجرا |
انجام آزمایش مکانیک خاک و بررسی ظرفیت باربری زمین |
|
مصالح اصلی |
بتن، میلگرد، انکربولت، صفحه ستون، قالب و بتن مگر |
|
نیروهای وارد بر فونداسیون |
بار مرده، بار زنده، باد، زلزله، برف و بار تجهیزات صنعتی |
|
بار مرده، بار زنده، باد، زلزله، برف و بار تجهیزات صنعتمهمترین عوامل طراحیی |
نوع خاک، ابعاد سوله، دهانه، ارتفاع، نوع کاربری و بارگذاری |
سوله چیست؟ راهنمای شروع ساخت
ضخامت و ابعاد استاندارد فنداسیون سوله
فنداسیون و پیریزی اصولی سوله زمانی به بهترین عملکرد خود میرسد که ضخامت و ابعاد آن بر اساس محاسبات مهندسی و شرایط واقعی پروژه تعیین شده باشد. هیچ عدد ثابتی برای تمامی سولهها وجود ندارد، زیرا ابعاد فونداسیون به عواملی مانند ظرفیت باربری خاک، وزن اسکلت فلزی، دهانه سوله، ارتفاع سازه، تعداد ستونها، وجود جرثقیل سقفی و نوع کاربری بستگی دارد. مهندسان پس از بررسی نتایج آزمایش مکانیک خاک و تحلیل بارهای وارده، ابعاد دقیق پی را به گونهای طراحی میکنند که بارها به صورت یکنواخت به زمین منتقل شوند و از ایجاد نشست یا ترک جلوگیری شود. همچنین ضخامت فونداسیون باید به اندازهای باشد که بتواند نیروهای فشاری، خمشی و برشی را بدون کاهش مقاومت تحمل کند.در پروژههای صنعتی، کوچکتر در نظر گرفتن ابعاد فونداسیون برای کاهش هزینه یا افزایش بیش از حد ضخامت بدون محاسبات فنی، هر دو میتوانند مشکلات سازهای و اقتصادی ایجاد کنند. طراحی بهینه زمانی حاصل میشود که میان مقاومت، ایمنی و هزینه تعادل برقرار باشد. علاوه بر ابعاد پی، کیفیت بتن، نوع میلگرد، فاصله آرماتورها و نحوه اجرای بتنریزی نیز نقش مهمی در عملکرد نهایی فونداسیون دارند.در پروژههای ساخت سوله در اصفهان نیز به دلیل تفاوت شرایط خاک در مناطق مختلف، تعیین ضخامت و ابعاد فونداسیون باید به صورت اختصاصی انجام شود. رعایت استانداردهای طراحی و اجرای دقیق نقشههای سازه باعث میشود فونداسیون در برابر بارهای مختلف، نشست زمین و نیروهای ناشی از زلزله عملکرد مطلوبی داشته باشد. انتخاب صحیح ابعاد فونداسیون علاوه بر افزایش ایمنی، هزینههای نگهداری و تعمیرات را در سالهای آینده کاهش داده و عمر مفید سوله را به میزان قابل توجهی افزایش میدهد.
عوامل مؤثر بر تعیین ابعاد پی
ابعاد فونداسیون سوله براساس مجموعهای از عوامل فنی و مهندسی تعیین میشود و نمیتوان برای تمامی پروژهها از یک الگوی ثابت استفاده کرد. ظرفیت باربری خاک، وزن اسکلت فلزی، نوع کاربری سوله، تعداد ستونها، فاصله بین ستونها، دهانه سازه، ارتفاع سوله و وجود تجهیزات سنگین مانند جرثقیل سقفی، مهمترین عواملی هستند که بر اندازه پی تأثیر میگذارند. هرچه بارهای وارد بر سازه بیشتر باشد، ابعاد فونداسیون نیز باید متناسب با آن افزایش یابد تا تنش وارد بر خاک از حد مجاز فراتر نرود. در پروژههای ساخت سوله در اصفهان، شرایط متفاوت خاک در مناطق صنعتی و شهرکهای مختلف باعث میشود طراحی هر فونداسیون به صورت اختصاصی انجام شود. استفاده از محاسبات دقیق سازهای و نتایج آزمایش مکانیک خاک، علاوه بر افزایش ایمنی، از مصرف بیرویه بتن و میلگرد جلوگیری کرده و اجرای پروژه را از نظر اقتصادی نیز بهینه میکند.
حداقل ضخامت فونداسیون
حداقل ضخامت فونداسیون سوله عدد ثابتی ندارد و براساس محاسبات سازهای و شرایط پروژه تعیین میشود. عواملی مانند مقاومت خاک، میزان بار وارده، نوع فونداسیون، ابعاد ستونها و کیفیت بتن در تعیین ضخامت مناسب نقش دارند. در بسیاری از پروژههای صنعتی، افزایش ضخامت تنها زمانی انجام میشود که تحلیلهای مهندسی آن را ضروری بدانند؛ زیرا ضخامت بیش از حد علاوه بر افزایش هزینه، ممکن است تأثیر قابل توجهی بر عملکرد سازه نداشته باشد. از سوی دیگر، کاهش غیرکارشناسی ضخامت نیز میتواند باعث ایجاد ترک، نشست و کاهش ظرفیت باربری فونداسیون شود. در پروژههای ساخت سوله در اصفهان، مهندسان با بررسی دقیق شرایط زمین و بارهای طراحی، ضخامت مناسب پی را مشخص میکنند تا سازه بتواند در برابر نیروهای فشاری، خمشی و لرزهای مقاومت کافی داشته باشد. رعایت این اصول، ایمنی و دوام فونداسیون را در بلندمدت تضمین میکند.
نکات اجرایی برای افزایش استحکام
استحکام فونداسیون تنها به طراحی مناسب وابسته نیست، بلکه کیفیت اجرای آن نیز نقش تعیینکنندهای در عملکرد نهایی سازه دارد. استفاده از بتن با مقاومت استاندارد، اجرای صحیح آرماتوربندی، رعایت فاصله مناسب میلگردها، ویبره اصولی بتن برای حذف حبابهای هوا و عملآوری صحیح پس از بتنریزی از مهمترین عوامل افزایش مقاومت فونداسیون هستند. همچنین کنترل دقیق محل قرارگیری انکربولتها، تراز بودن قالبها و جلوگیری از بتنریزی در شرایط نامناسب آبوهوایی، کیفیت اجرای پی را به میزان قابل توجهی افزایش میدهد. در پروژههای ساخت سوله در اصفهان، نظارت مستمر مهندسان ناظر و اجرای عملیات مطابق استانداردهای فنی، احتمال بروز خطاهای اجرایی را به حداقل میرساند. رعایت این نکات باعث میشود فونداسیون بتواند بارهای مختلف را بدون آسیب تحمل کرده و بستری مطمئن برای نصب اسکلت فلزی و بهرهبرداری طولانیمدت از سوله فراهم کند.

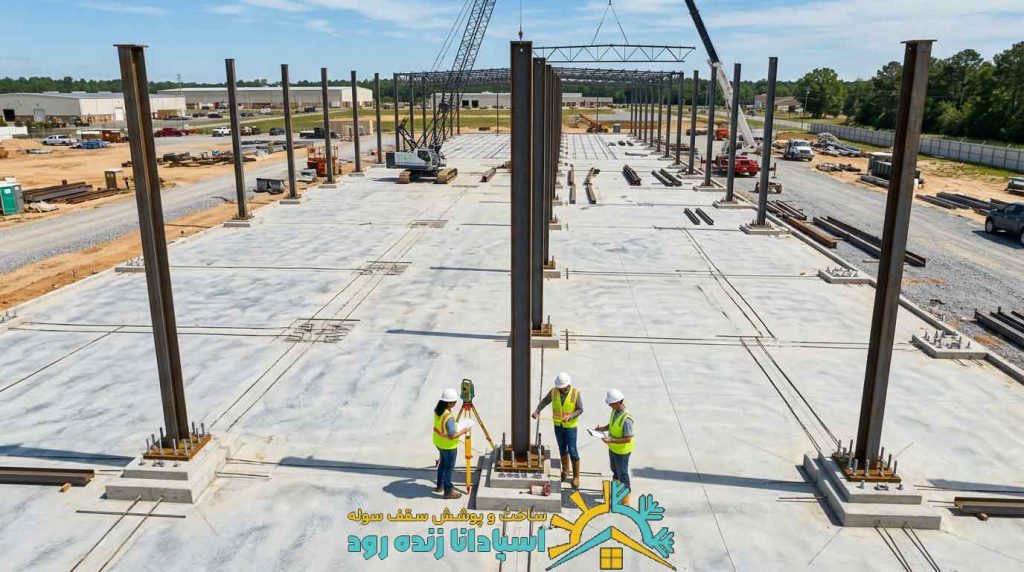

بولتگذاری و نصب صفحه ستون در فنداسیون سوله
فنداسیون و پیریزی اصولی سوله تنها به اجرای بتن و آرماتوربندی محدود نمیشود، بلکه بولتگذاری و نصب صحیح صفحه ستون نیز از مهمترین مراحل اجرای فونداسیون به شمار میروند. انکربولتها وظیفه اتصال اسکلت فلزی به فونداسیون را بر عهده دارند و هرگونه خطا در محل قرارگیری، فاصله یا تراز آنها میتواند نصب ستونها را با مشکل مواجه کرده و حتی باعث ایجاد تنشهای اضافی در سازه شود. به همین دلیل، پیش از بتنریزی باید موقعیت تمامی بولتها با استفاده از شابلونهای دقیق، تجهیزات نقشهبرداری و نقشههای اجرایی کنترل شود. پس از بتنریزی نیز تراز بودن، عمود بودن و استحکام بولتها باید مجدداً بررسی شود تا از صحت اجرای آنها اطمینان حاصل گردد.نصب صفحه ستون نیز نقش مهمی در انتقال صحیح بار از ستونهای فلزی به فونداسیون دارد. این صفحات باید کاملاً همسطح، تراز و مطابق با ابعاد طراحیشده نصب شوند تا نیروهای فشاری و جانبی بدون تمرکز تنش به پی منتقل شوند. هرگونه اختلاف تراز یا انحراف در صفحه ستون میتواند باعث ایجاد مشکلات جدی در مونتاژ اسکلت فلزی و کاهش دقت اجرای سازه شود.اجرای دقیق این مرحله تأثیر مستقیمی بر مراحل بعدی مانند نصب قابهای فلزی، اجرای سقف و پوشش دهی سوله دارد. زمانی که بولتها و صفحه ستونها مطابق استاندارد نصب شوند، فرآیند نصب اسکلت فلزی با سرعت و دقت بیشتری انجام شده و تمامی اجزای سازه در موقعیت صحیح خود قرار میگیرند. به همین دلیل، بولتگذاری را میتوان یکی از حساسترین مراحل اجرای فونداسیون دانست که نیازمند نظارت دقیق و رعایت کامل استانداردهای فنی است.
اهمیت دقت در جانمایی بولتها
جانمایی دقیق انکربولتها یکی از عوامل اصلی در کیفیت اجرای اسکلت فلزی سوله است. محل قرارگیری هر بولت باید کاملاً مطابق نقشههای اجرایی و با دقت میلیمتری تعیین شود تا ستونهای فلزی بدون نیاز به اصلاح یا برش روی صفحه ستون نصب شوند. هرگونه جابهجایی، چرخش یا اختلاف فاصله میان بولتها میتواند باعث ایجاد تأخیر در نصب، افزایش هزینههای اجرایی و کاهش کیفیت اتصال سازه شود. به همین دلیل، پیش از بتنریزی از شابلونهای فلزی، تجهیزات اندازهگیری و کنترل چندمرحلهای استفاده میشود تا موقعیت بولتها تثبیت گردد. دقت در این مرحله علاوه بر افزایش کیفیت اتصال ستونها، بر اجرای صحیح سقف و پوشش دهی سوله نیز تأثیر مستقیم دارد؛ زیرا هرگونه خطا در اسکلت فلزی میتواند تراز کلی سازه را بر هم زده و نصب پوششهای سقف و دیوار را با مشکل مواجه کند.
خطاهای رایج در نصب انکربولت
یکی از رایجترین اشتباهات در اجرای فونداسیون، نصب نادرست انکربولتها است. قرار گرفتن بولتها خارج از محور طراحی، اختلاف ارتفاع میان بولتها، تغییر فاصله استاندارد، شاقول نبودن آنها و جابهجایی هنگام بتنریزی از جمله خطاهایی هستند که میتوانند فرآیند نصب اسکلت فلزی را با مشکلات جدی روبهرو کنند. در برخی پروژهها نیز به دلیل استفاده نکردن از شابلون مناسب یا کنترل نکردن ابعاد قبل از بتنریزی، اصلاح بولتها پس از سخت شدن بتن بسیار دشوار و پرهزینه خواهد بود. علاوه بر این، استفاده از بولتهای غیراستاندارد یا عدم رعایت طول مهاری مناسب، مقاومت اتصال ستون به فونداسیون را کاهش میدهد. رفع این مشکلات نیازمند صرف زمان و هزینه قابل توجهی است و ممکن است اجرای مراحل بعدی مانند نصب تیرها و پوشش دهی سوله را نیز با تأخیر مواجه کند. به همین دلیل کنترل دقیق کیفیت نصب انکربولتها از اهمیت بالایی برخوردار است.
کنترل تراز و فاصله بولتها
پس از نصب انکربولتها و پیش از آغاز نصب اسکلت فلزی، کنترل تراز، فاصله و موقعیت دقیق آنها یک مرحله ضروری محسوب میشود. مهندسان با استفاده از دوربین نقشهبرداری، تراز لیزری و ابزارهای اندازهگیری، محل قرارگیری تمامی بولتها را با نقشههای اجرایی تطبیق میدهند تا از نبود هرگونه انحراف یا اختلاف ارتفاع اطمینان حاصل شود. این کنترلها باعث میشود صفحه ستونها بدون تنش اضافی روی فونداسیون نصب شده و ستونهای فلزی کاملاً عمود و تراز قرار گیرند. همچنین بررسی فاصله بولتها از لبه فونداسیون و کنترل استحکام آنها، ایمنی اتصال سازه را افزایش میدهد. رعایت این نکات علاوه بر افزایش کیفیت نصب اسکلت فلزی، موجب اجرای دقیق سقف و پوشش دهی سوله نیز خواهد شد و از بروز مشکلاتی مانند ناهماهنگی قطعات، تغییر تراز سازه و افزایش هزینههای اصلاح در مراحل پایانی پروژه جلوگیری میکند.
